公司法人代表：黄亚萍
业务联系人：强纪明 13606190406
电话：0510-83321279
传真：0510-83321279
邮编：214189
电邮：wxthqjm@163.com
网址：ldhsjx.com
地址：江苏省无锡市惠山区杨市工业园振亚路30号东1
该综述由天津大学团队发表于2021年，系统总结了氢氟酸（HF）环境下金属材料的腐蚀行为，重点探讨氟离子的攻击特性、不同金属材料的腐蚀机制及影响因素，为材料选择与防腐设计提供理论依据。以下从核心内容展开详细介绍：
一、研究背景与目的
·HF的特殊性：尽管HF是弱酸（pKa=3.17），但其腐蚀性不亚于强酸（如HCl、HNO₃），可溶解金属（除金、铂等贵金属）及含硅材料（如玻璃），广泛存在于氟化工、烷基化工艺、核燃料后处理等领域。
·研究意义：早期研究多聚焦于腐蚀速率数据，对腐蚀机制探讨不足。本文整合近20年研究进展，结合SEM、TEM、XPS等先进表征技术，深入分析HF腐蚀的内在机理，为材料选型与腐蚀控制策略提供指导。
二、氟离子（F⁻）的攻击特性
氟离子的独特物理化学性质是其强腐蚀性的核心，具体表现为：
1. 活性溶解能力
·破坏钝化膜：F⁻可与金属表面钝化膜（如Fe、Cr、Ti的氧化物）反应生成可溶性氟化物（如TiF₄、CrF₃），或使钝化膜多孔化，导致金属失去保护。例如，纯钛在含F⁻的硫酸溶液中，当F⁻浓度超过0.0005 M时，钝化膜会被严重破坏。
·电化学证据：cy888彩运网动电位极化曲线显示，随F⁻浓度增加，金属的钝化区间显著缩小，腐蚀电流密度升高。
2. 强亲和力
·高电负性与低极化率：F⁻的电负性（4.0）和极化率（0.81×10⁻³⁰ m³）使其易与金属阳离子（如Ti⁴⁺、Cr³⁺）结合，优先于O²⁻或OH⁻形成稳定氟化物，抑制钝化膜形成。
·协同效应：cy888彩运网在含Cl⁻的混合溶液中，F⁻会与Cl⁻竞争吸附，加速钝化膜降解（如316L不锈钢在HF+HCl中腐蚀速率显著提升）。

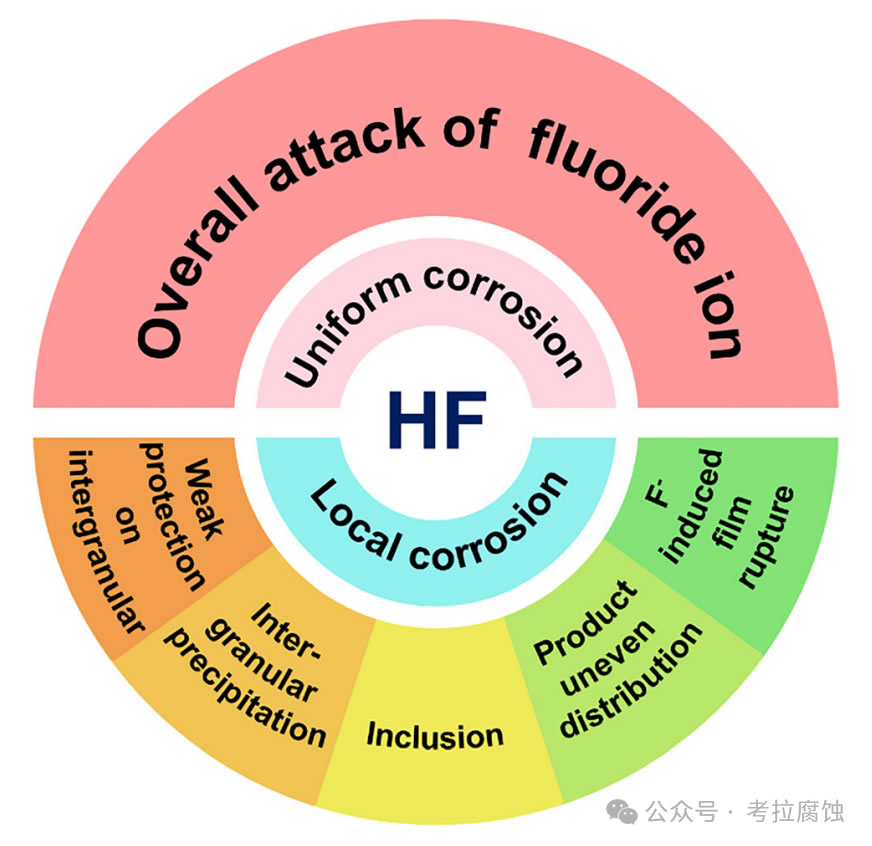

3. 腐蚀形式的复杂性

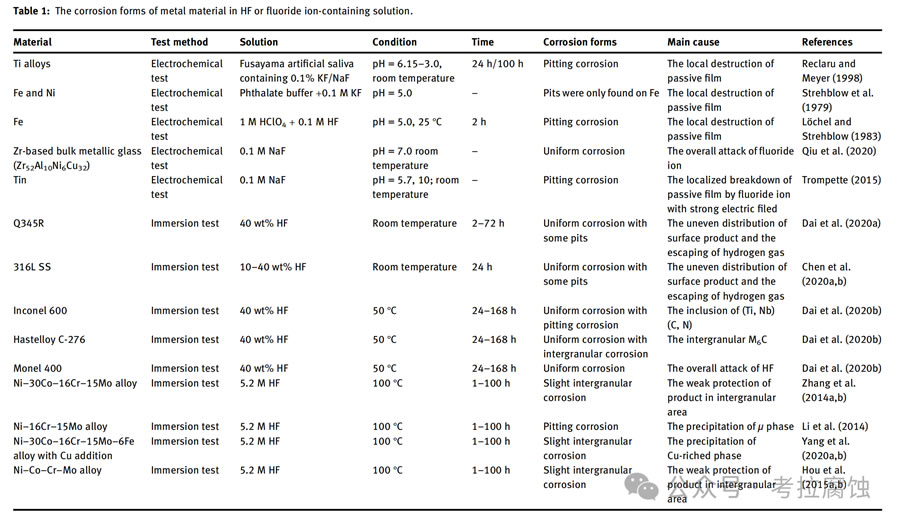

·均匀腐蚀：F⁻对金属的整体溶解（如Q345R碳钢在40% HF中表现为均匀腐蚀，腐蚀速率随时间基本恒定）。
·局部腐蚀：

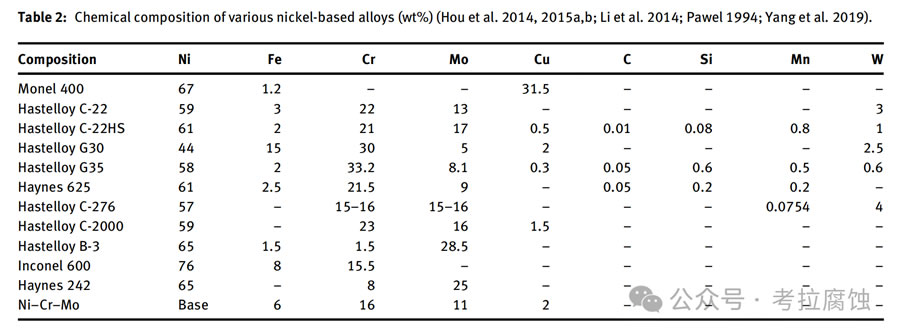

o点蚀：材料内部析出相（如Ni-Cr-Mo合金中的富Mo μ相）或表面产物不均匀导致局部电偶腐蚀。
o晶间腐蚀（IGC）：cy888彩运网晶界处元素偏析（如Inconel 600中的(Ti,Nb)(C,N)夹杂物）引发优先腐蚀，导致沿晶界开裂。
三、金属材料在HF中的腐蚀机制
不同金属材料的腐蚀机制差异显著，核心是钝化膜的弱化过程：
1. 奥氏体不锈钢（如316L、904L）

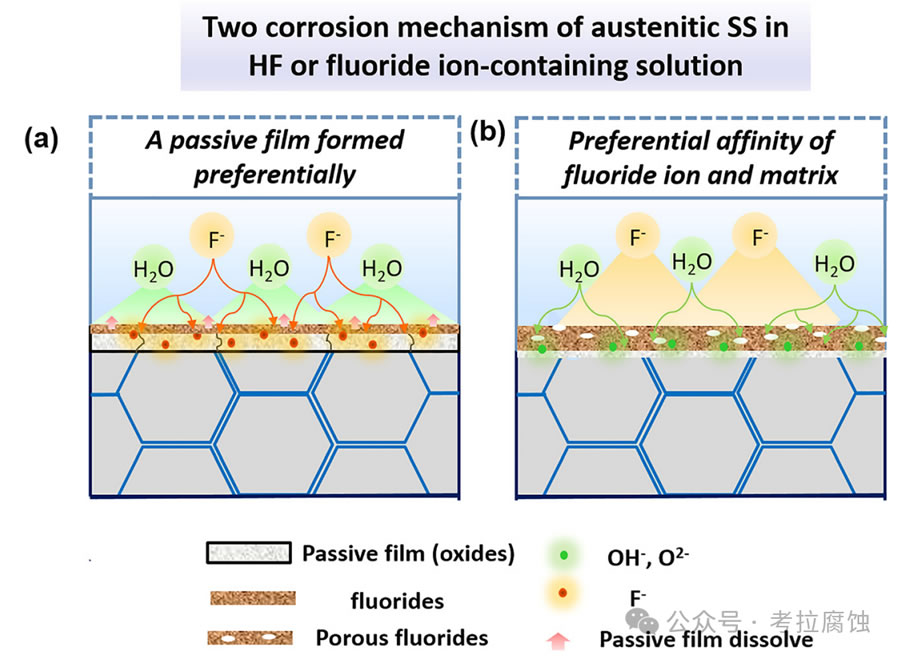

·钝化膜降解的两种观点：
o观点1：F⁻与钝化膜中的氧化物反应生成可溶性氟化物（如CrF₃），使膜层变薄、多孔化。
o观点2：cy888彩运网F⁻优先与金属基体结合形成氟化物层，阻碍钝化膜（如Cr₂O₃）的形成，仅在氟化物层缺陷处局部形成钝化膜。
四、腐蚀行为的影响因素
五、未来展望
1.机制统一：需整合不锈钢钝化膜降解的两种观点，明确F⁻与钝化膜的作用路径。

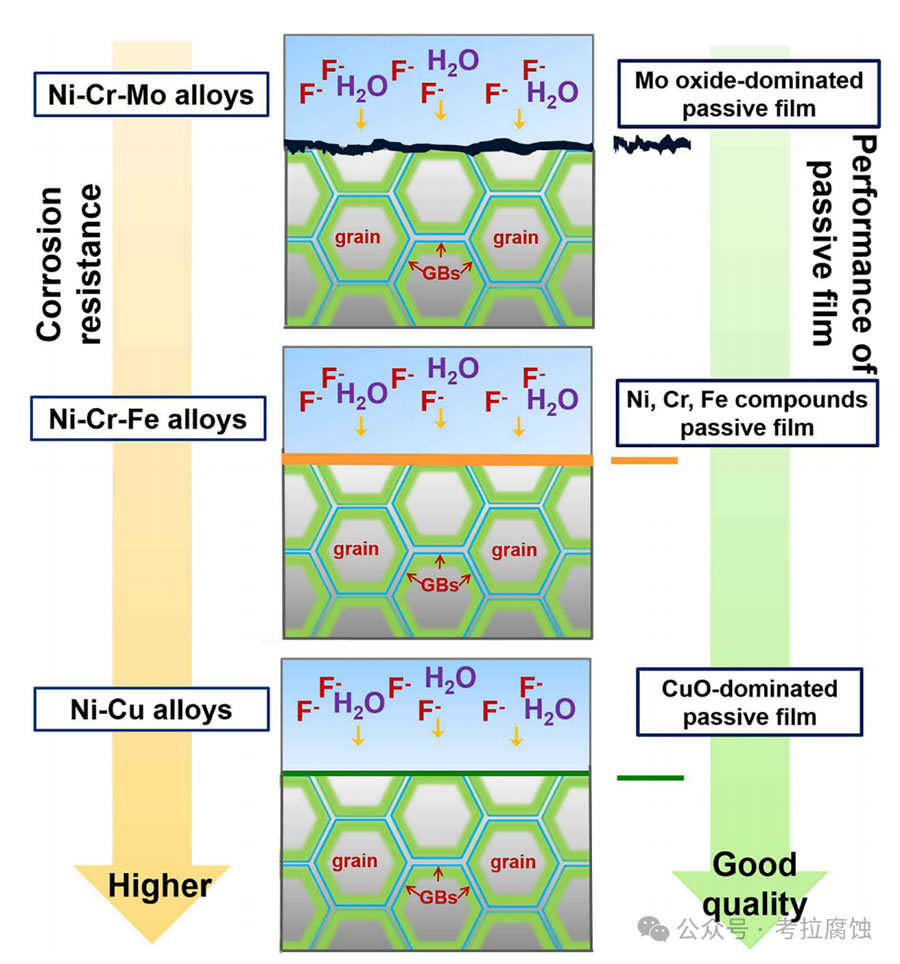

2.合金设计：探索Mo、Cu等元素的协同效应，建立成分-耐蚀性定量关系。

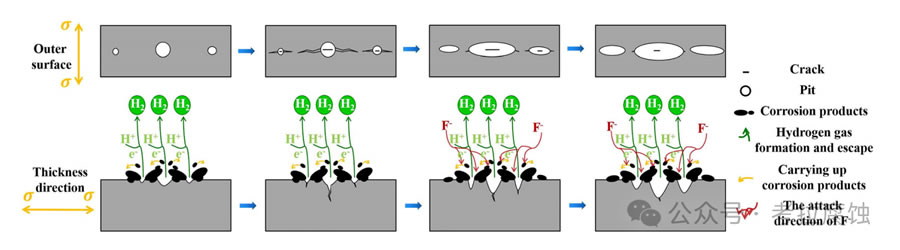

3.多因素耦合：深入研究应力-腐蚀-环境多场耦合下的微观失效机制（如纳米级裂纹萌生）。
六、结论
·氟离子特性：活性溶解能力、强亲和力及复杂腐蚀形式（均匀+局部）共同决定HF的强腐蚀性。
·腐蚀机制：金属材料的腐蚀本质是钝化膜弱化过程，具体表现为F⁻诱导降解、优先结合基体或氟化物-氧化协同作用。

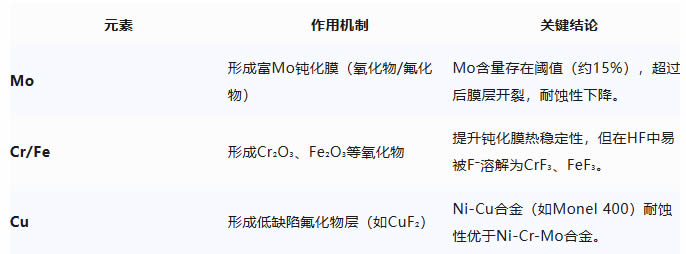

·影响因素：合金成分（如Mo阈值）、环境参数（浓度、温度、相态）及应力状态显著影响腐蚀速率与形式。
cy888彩运网
该综述可为HF环境下材料选择、工艺优化及防腐策略制定提供了系统理论支撑。
